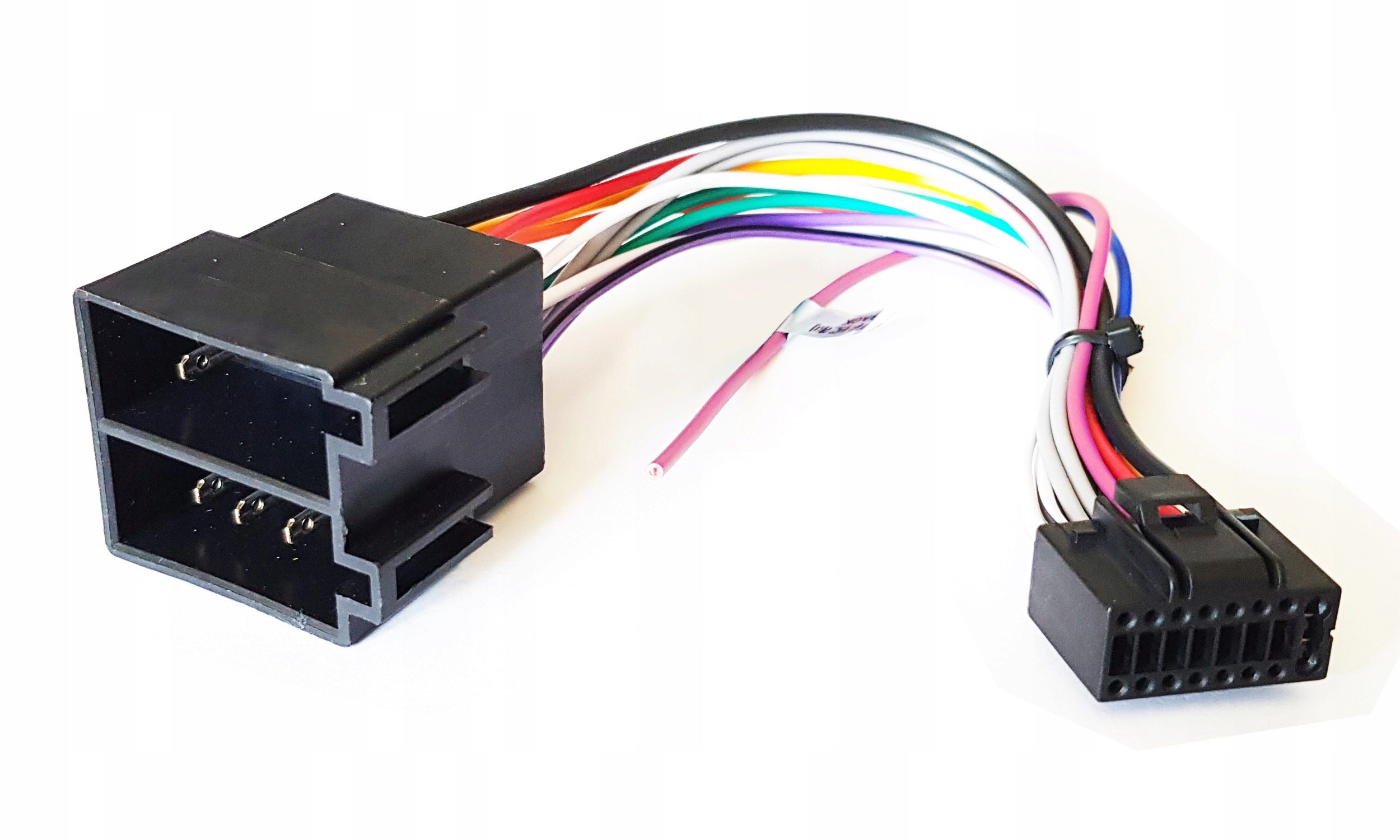

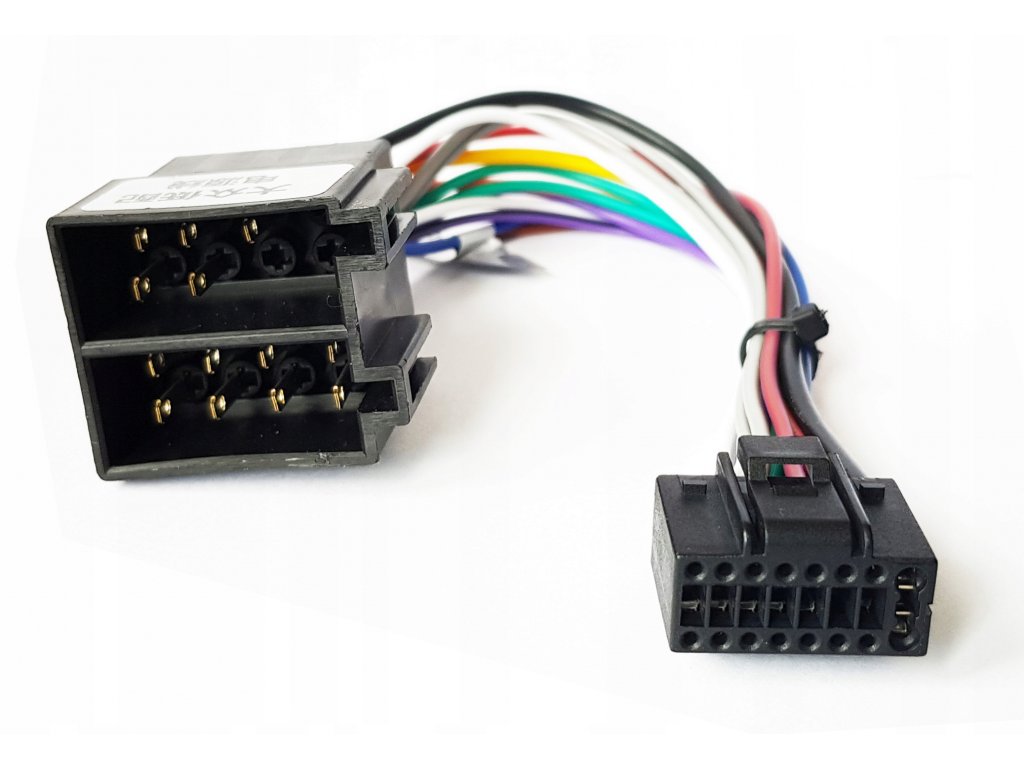

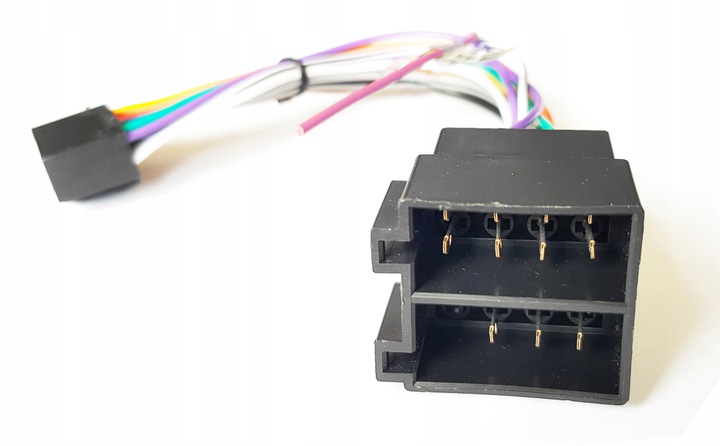

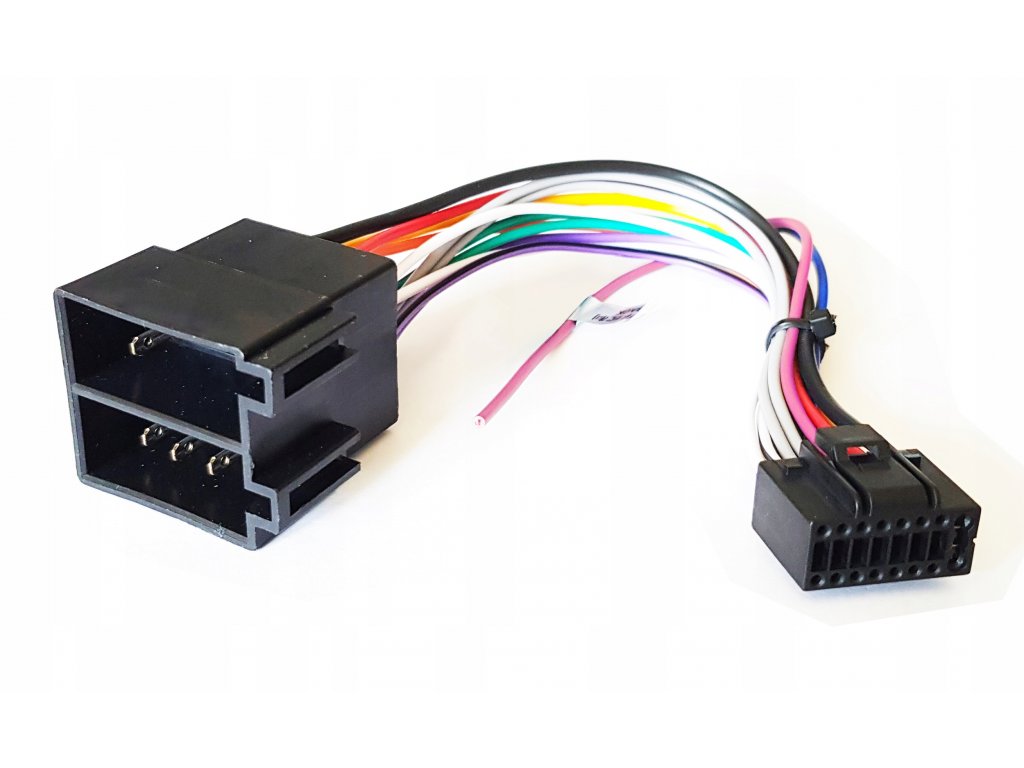

Adaptér (redukcia) na prechod z Android 2DIN rádia na štandard ISO 16 PIN

Kód: 0294
10 hodnotení
€5,90 €4,92 bez DPH
Skladom
Môžeme doručiť do:
12.12.2024
Možnosti doručenia

ISO adaptér, navrhnutý pre čínske rádia 2 DIN vybavené systémom Android. Vyznačuje sa spoľahlivou prevádzkou a intuitívnym pripojením. Schéma zapojenia jednotlivých pinov viď. nižšie.

  • Kompatibilita: Čínske rádia 2 DIN vybavené systémom Android,
  • Prevádzková spoľahlivosť,
  • Počet pinov: 14,
  • Kvalitné prevedenie,
  • Umožňuje bezproblémovú inštaláciu rádia, ak pôvodná kocka spôsobuje chyby v prepojení.



Detailné informácie

Podrobný popis

ISO adaptér, navrhnutý pre čínske rádia 2 DIN vybavené systémom Android. Vyznačuje sa spoľahlivou prevádzkou a intuitívnym pripojením. Schéma zapojenia jednotlivých pinov viď. nižšie.




Klúčové vlastnosti:

  • Kompatibilita: Čínske rádia 2 DIN vybavené systémom Android,
  • Prevádzková spoľahlivosť,
  • Počet pinov: 14,
  • Kvalitné prevedenie,
  • Umožňuje bezproblémovú inštaláciu rádia, ak pôvodná kocka spôsobuje chyby v prepojení.



Schéma zapojenia:

 KOSTKA ISO DO RADIA 2DIN ANDROID PRZEJŚCIÓWKA Model VRT0-4548

  1. Fialovo-čierny kábel - zadný reproduktor, pravý - mínus,
  2. Fialový kábel - zadný reproduktor, pravý - plus,
  3. Zelený vodič - zadný reproduktor, ľavý - plus,
  4. Zeleno-čierny vodič - zadný reproduktor, vľavo - mínus,
  5. Modrý vodič – napájanie antény / zosilňovača,
  6. Neobsadené,
  7. Žltý vodič - + 12 V z batérie,
  8. Biely vodič - predný reproduktor, ľavý - plus,
  9. Čierno-biely vodič - predný a ľavý reproduktor - mínus,
  10. Šedý kábel - predný reproduktor, pravý - plus,
  11. Šedo-čierny vodič - predný reproduktor, pravý - mínus,
  12. Hnedý kábel - zadná kamera,
  13. Červený vodič - kľúčový spínač,
  14. Čierny drôt – kostra -.



  1. Fialovo-čierny kábel - zadný reproduktor, pravý - mínus,
  2. Fialový kábel - zadný reproduktor, pravý - plus,
  3. Zelený vodič - zadný reproduktor, ľavý - plus,
  4. Zeleno-čierny vodič - zadný reproduktor, vľavo - mínus,
  5. Modrý vodič – napájanie antény / zosilňovača,
  6. Neobsadené,
  7. Žltý vodič - + 12 V z batérie,
  8. Biely vodič - predný reproduktor, ľavý - plus,
  9. Čierno-biely vodič - predný a ľavý reproduktor - mínus,
  10. Šedý kábel - predný reproduktor, pravý - plus,
  11. Šedo-čierny vodič - predný reproduktor, pravý - mínus,
  12. Hnedý kábel - zadná kamera,
  13. Červený vodič - kľúčový spínač,
  14. Čierny drôt – kostra -.
